一、ICT的基本概念与应用场景

定义：

ICT（In-Circuit Test，在线测试）是一种针对PCB（印刷电路板）及焊接在其上的电子元件进行电气性能检测的技术，通过直接接触电路板上的测试点（焊盘），对元件参数、电路连接等进行自动测试。

应用场景：

主要用于电子制造业的生产环节，如PCB组装（PCBA）后的质量检测，可快速定位焊接不良、元件失效、线路短路/开路等问题，提高生产效率和良品率。

二、ICT测试的核心硬件组成

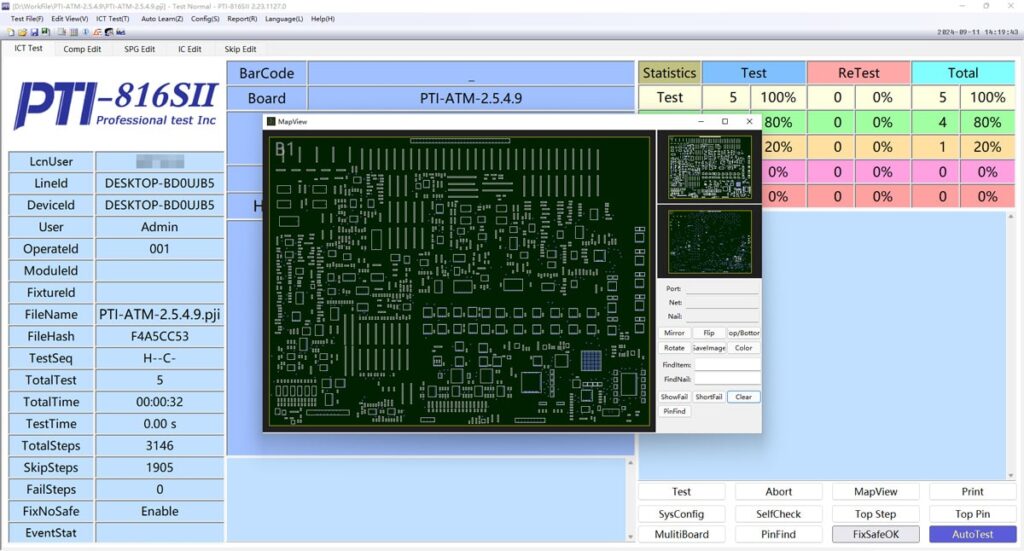

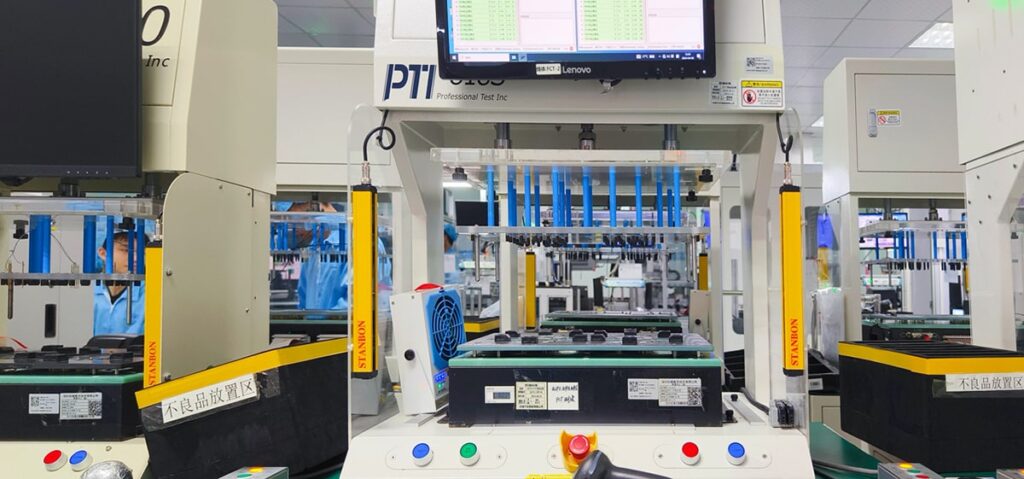

1. ICT测试机

   – 核心控制单元，包含处理器、测试程序存储器和数据采集系统。

   – 可生成测试信号（如电流、电压）并接收反馈信号，通过算法分析判断电路状态。

2. 测试探针板（Fixture）

   – 由数百至上千个探针（Pogo Pin）组成，探针尖端精准接触电路板上的测试点。

   – 探针通过导线与测试机的信号源和测量模块连接，形成电气通路。

3. 电源与信号源

   – 提供测试所需的直流电源或交流信号（如正弦波、方波），用于激励被测电路。

4. 数据采集与分析模块

   – 实时采集测试点的电压、电流、阻抗等参数，与预设标准值对比，生成测试报告。

三、ICT测试的核心原理与流程

（一）测试前的准备：编程与夹具设计

1. 测试程序开发

   – 基于电路板的原理图和PCB设计文件，定义每个测试点对应的元件参数、测试条件（如测试电压、电流范围）。

   – 示例：对电阻R1的测试程序需设定“测试电流1mA，预期电阻值100Ω±5%”。

2. 探针板设计

   – 根据测试点位置布局探针，确保每个测试点对应一个探针，且探针压力适中（避免损伤焊盘）。

（二）测试执行流程

1. 电路板安装

   – 将PCBA固定在测试夹具上，探针通过机械压力与测试点紧密接触，形成电气连接。

2. 开路与短路测试（连通性测试）

   – 原理：通过测试机向电路施加低电压（如5V）或小电流，测量各测试点之间的阻抗。

   – 判断逻辑：

     – 开路（Open）：阻抗大于阈值（如10MΩ），说明线路断开或元件未焊接；

     – 短路（Short）：阻抗小于阈值（如1Ω），说明线路或元件间异常导通。

3. 元件参数测试

   – 针对电阻、电容、电感、二极管、晶体管等元件，通过施加激励信号并测量响应，判断元件是否符合规格。

   – 具体测试方法：

元件类型	测试原理	示例
电阻	施加恒定电流，测量两端电压，计算阻值（R=V/I）。	对 100Ω 电阻，通 1mA 电流，若电压为 0.1V±5% 则合格。
电容	施加交流信号（如 1kHz 正弦波），测量容抗（Xc=1/(2πfC)），计算电容值。	对 10μF 电容，实测值需在 9.5μF~10.5μF 范围内。
二极管	施加正向电压（如 0.7V），测量正向电流；施加反向电压，测量反向漏电流。	正向电流应大于 1mA，反向漏电流应小于 1μA。
电感	施加交流信号，测量感抗（XL=2πfL），计算电感值，或通过 LC 谐振电路测试。	对 100μH 电感，在 10kHz 频率下感抗应约为 6.28Ω。

4. 边界扫描测试（Boundary Scan，如JTAG）

   – 针对IC芯片的引脚连接测试，通过芯片内部的边界扫描单元（BSC）发送测试信号，检测引脚与电路板的焊接质量。

（三）测试结果分析与故障定位

– 测试机根据预设标准判断每个测试点的结果（Pass/Fail），并生成报告。

– 若发现故障（如某电阻阻值超标），系统会标记具体位置（如“R10阻值偏大”），便于维修人员快速定位。

四、ICT测试的优势与局限性

1. 优势

   – 高效率：可同时测试数百个元件，单块电路板测试时间通常在几秒到一分钟内。

   – 高精度：对元件参数的测量精度可达±1%~±5%，适用于精密电路检测。

   – 自动化：无需人工干预，减少人为误差，适合批量生产。

2. 局限性

   – 测试点依赖：需在PCB上预留测试点，可能增加电路板设计复杂度。

   – 功能测试不足：仅能检测元件参数和连通性，无法验证电路整体功能（需配合功能测试FT）。

   – 复杂芯片测试困难：对BGA、QFN等封装的芯片，难以通过探针直接接触测试。

通过以上原理，ICT实现了对电路板电气性能的高效检测，是电子制造业质量控制的关键环节之一。
