电蚊香主板 ICT+FCT 整线量产方案
Project Case
在家电行业高速量产场景下，电蚊香、驱蚊器、小家电控制板已成为高批量、低毛利、严品质的典型产品。12 拼板等高集成生产模式普及，让传统人工测试、半自动测试瓶颈愈发突出：效率低、人力成本高、不良难追溯、拨码 / 按键 / LED 等功能依赖人工判断易出错，难以满足头部家电企业高速量产、全流程追溯、无人化产线的刚性需求。

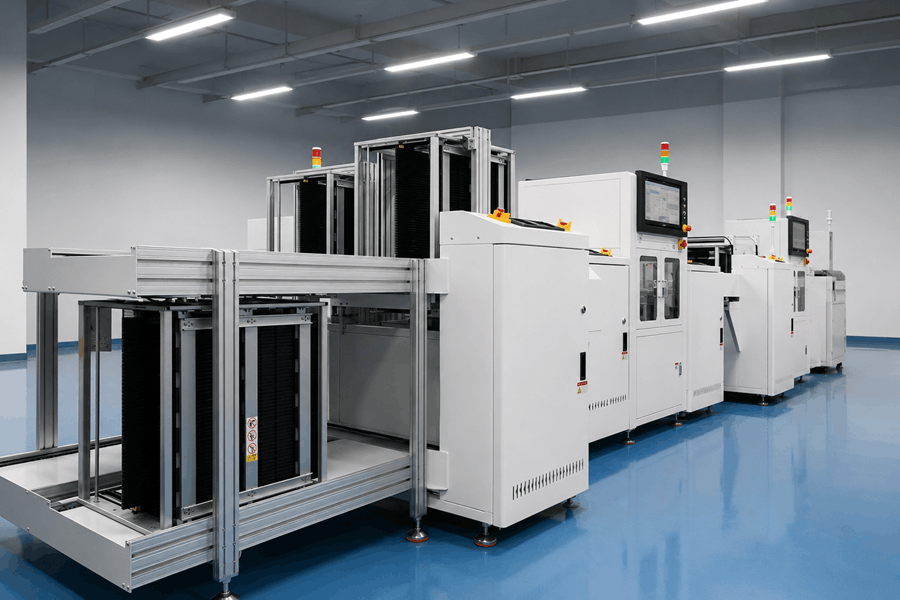

PTI 派捷基于家电小电板块真实量产需求，打造电蚊香主板 ICT+FCT 自动化整线测试解决方案，从接驳、扫码、测试、分流到分选全流程自动化，帮助家电厂商快速落地高产能、零人工、强追溯的 PCBA 自动化测试线。

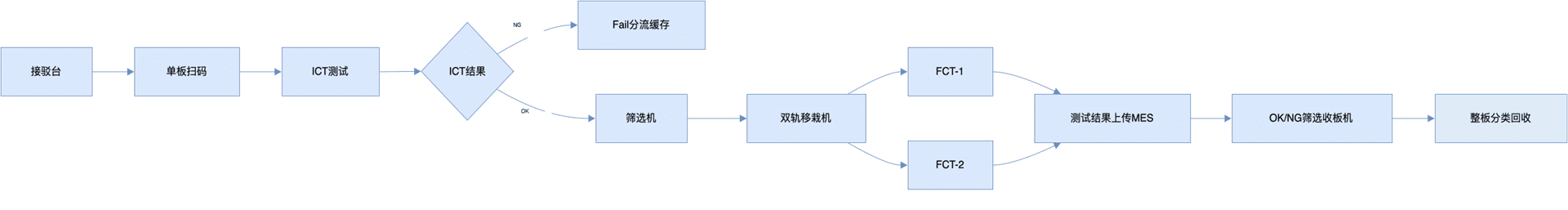

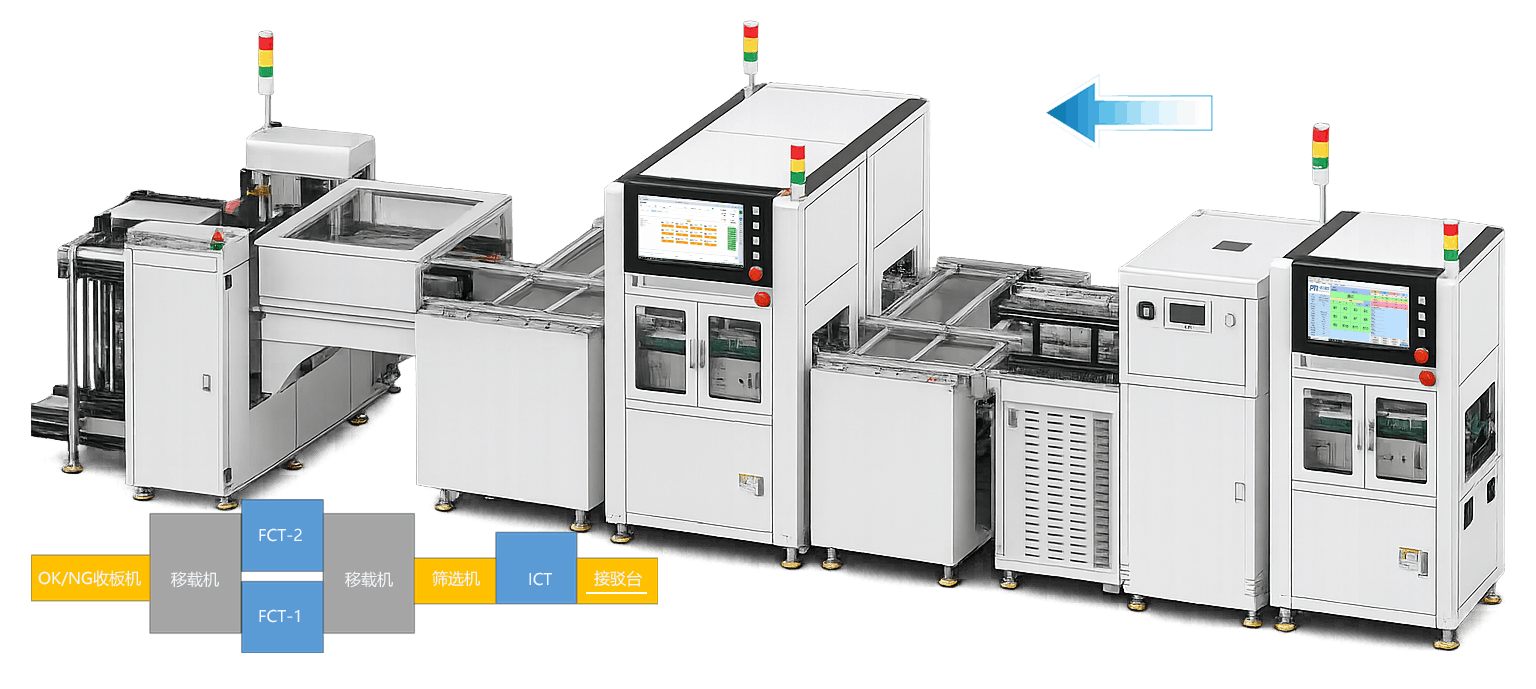

本项目采用 ICT + 双轨 FCT 自动化整线方案。产品经接驳入料、扫码绑定、ICT 测试、不良分流、双轨 FCT 并行测试后，由 OK/NG 收板机完成分类回收。
整线动作流程说明
| 工站/环节 | 动作说明 |
| 接驳入料 | 产品从前段线体进入接驳台。 |
| 扫码绑定 | 系统对产品进行扫码，完成条码和板位绑定。 |
| ICT 测试 | 产品进入 ICT 工位，完成开短路、电阻、电容元件和回路检测。 |
| 分流 (Fail) | ICT Fail 产品分流缓存，不进入 FCT。 |
| 移载 (Pass) | ICT Pass 产品通过筛选机和移栽机进入后段 FCT。 |
| FCT 测试 | FCT-1 与 FCT-2 双设备并行测试。 |
| 测试节拍 | 每个测试周期可同时完成 24 pcs 产品测试。 |
| 系统交互 | 测试结果上传 MES。 |
| 筛选下料 | OK / NG 筛选收板机按整板进行分类回收。 |
| 数据追溯 | 测试报告可追溯到具体条码和拼板位置。 |
ICT 测试工位
快速检测：开短路、电阻、电容、二极管、三极管、关键回路
前置拦截：ICT 不良直接分流，不进入 FCT，避免浪费功能测试资源
单拼板测试快、稳定性高，适配家电大批量生产
全自动覆盖：AC 上电、待机电流、工作电流、电压、LED 亮灭、按键触发
独家自动化：电机自动拨码机构，替代人工拨动拨码开关，多状态全自动测试
双机并行，单周期完成24pcs测试，完美匹配 12 拼板量产节拍

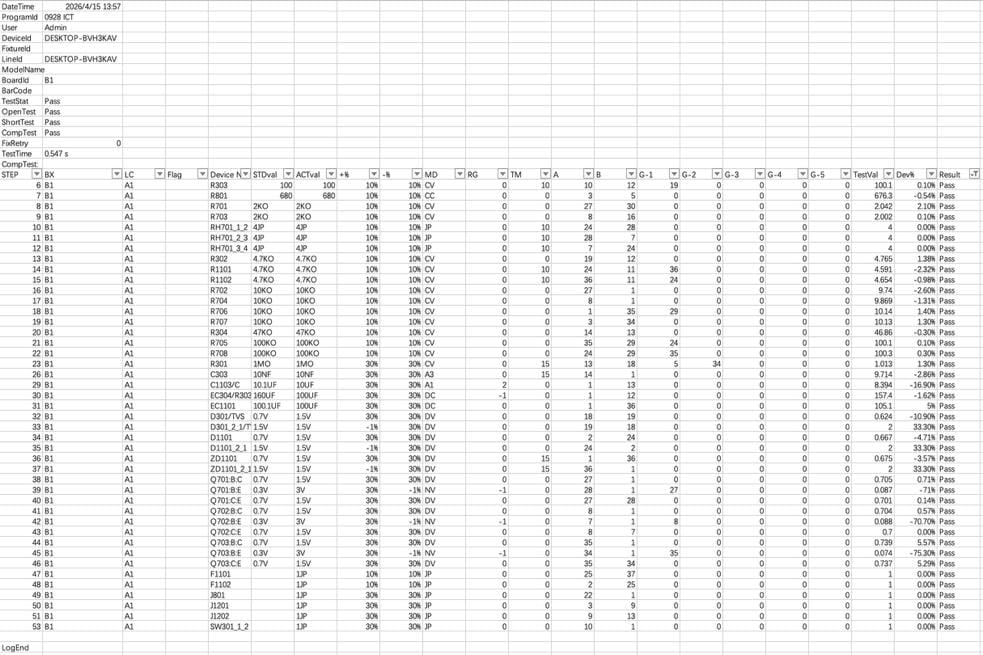

测试报告

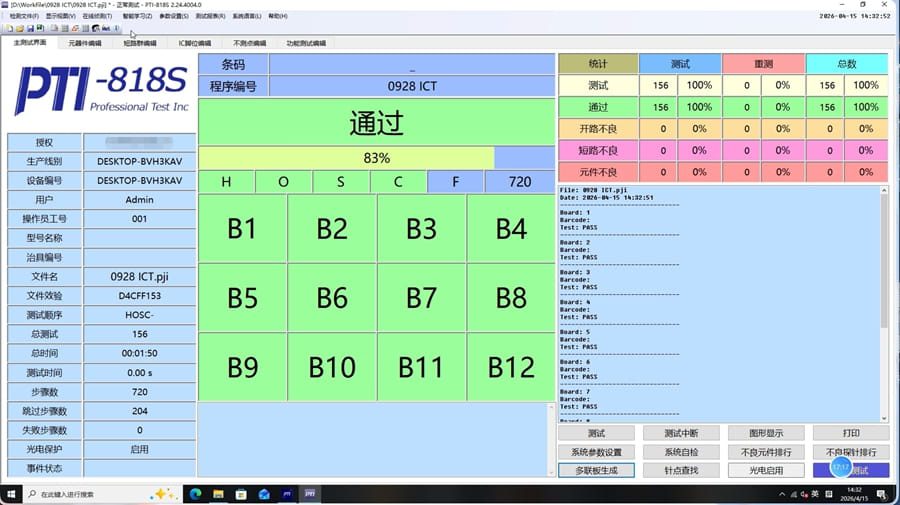

ICT 测试报告包含开短路测试、元件测试等测试结果。

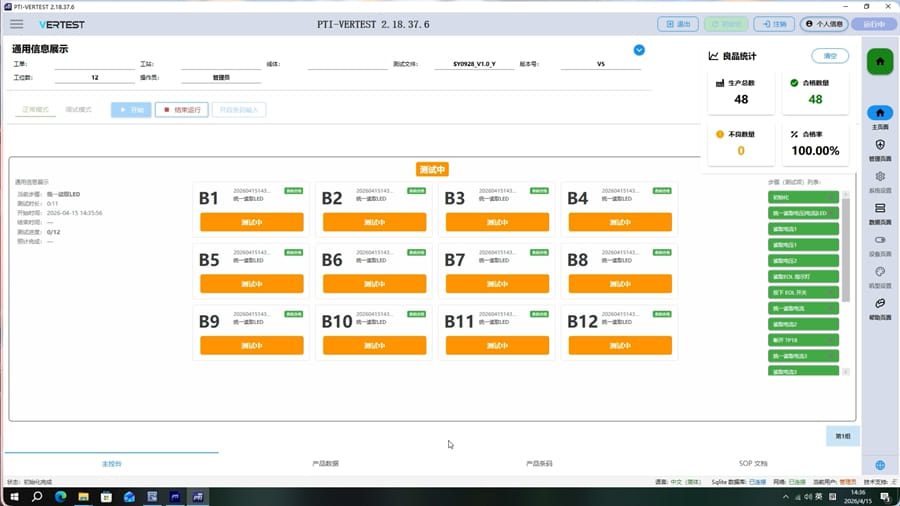

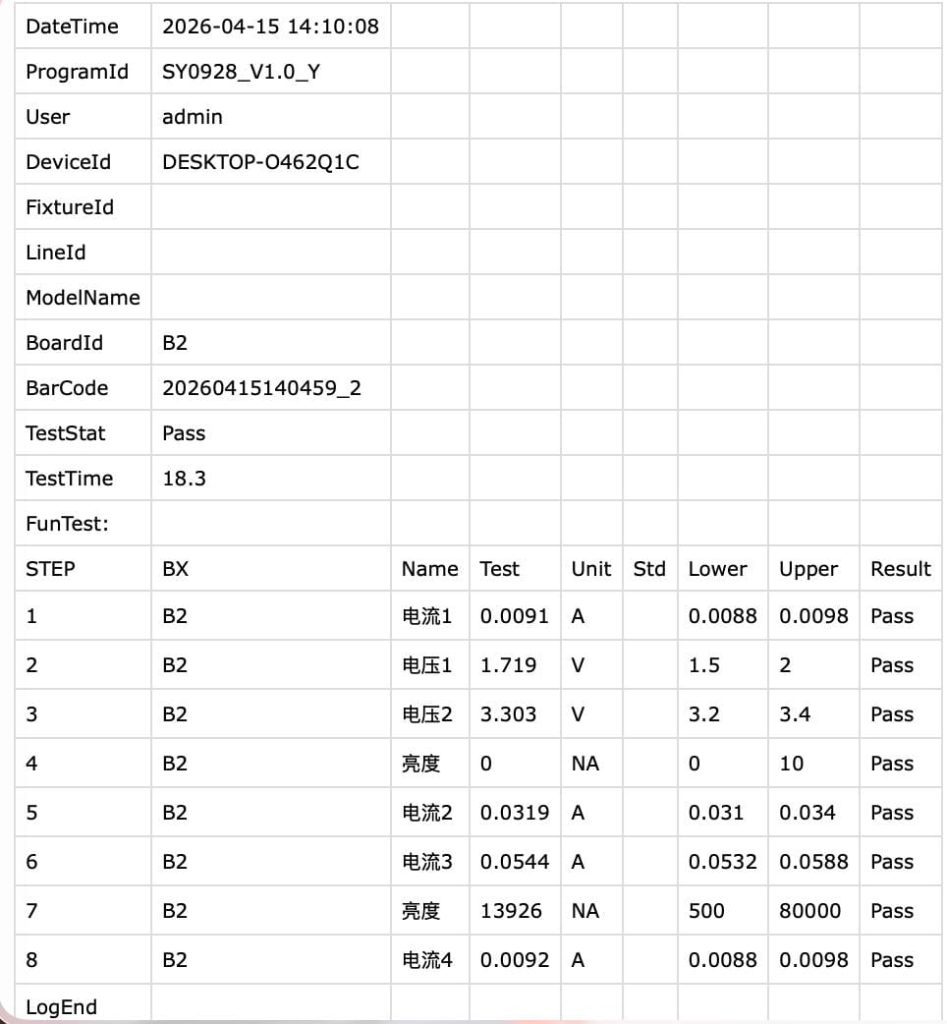

FCT 测试报告包含电流、电压、LED 状态和功能动作测试结果。
测试治具

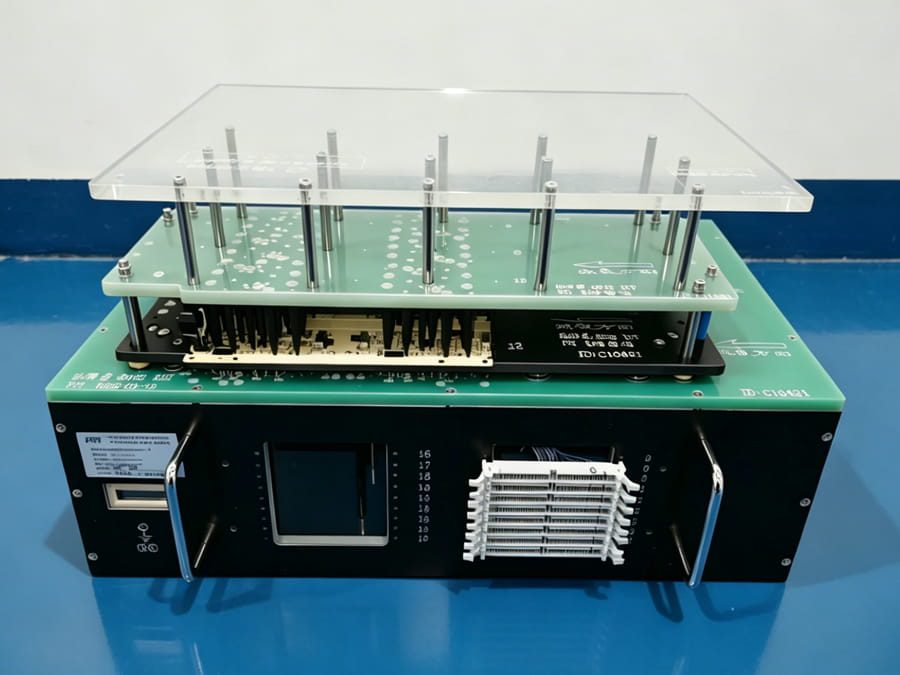

ICT 测试治具

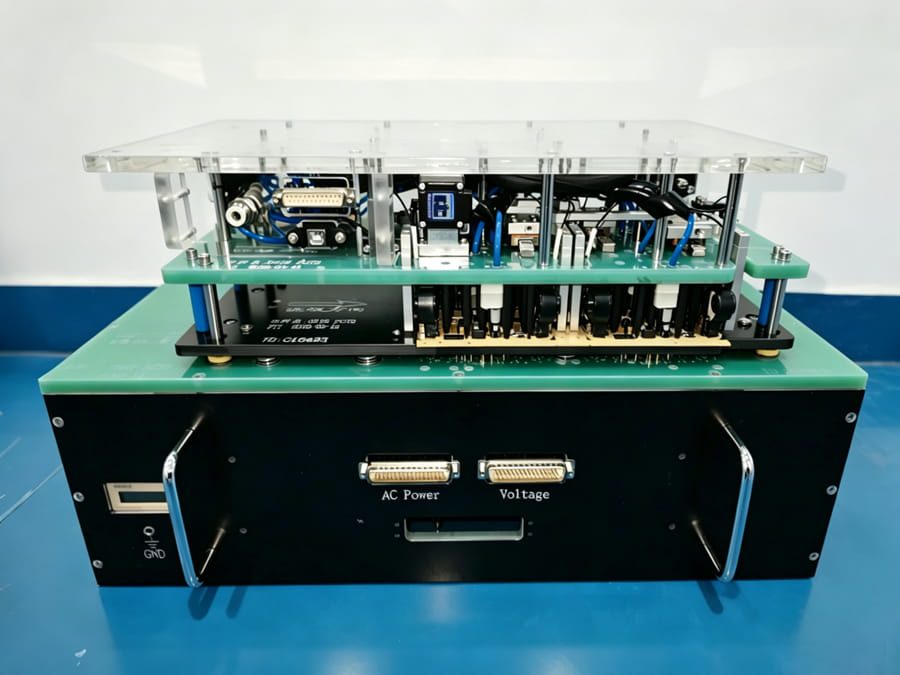

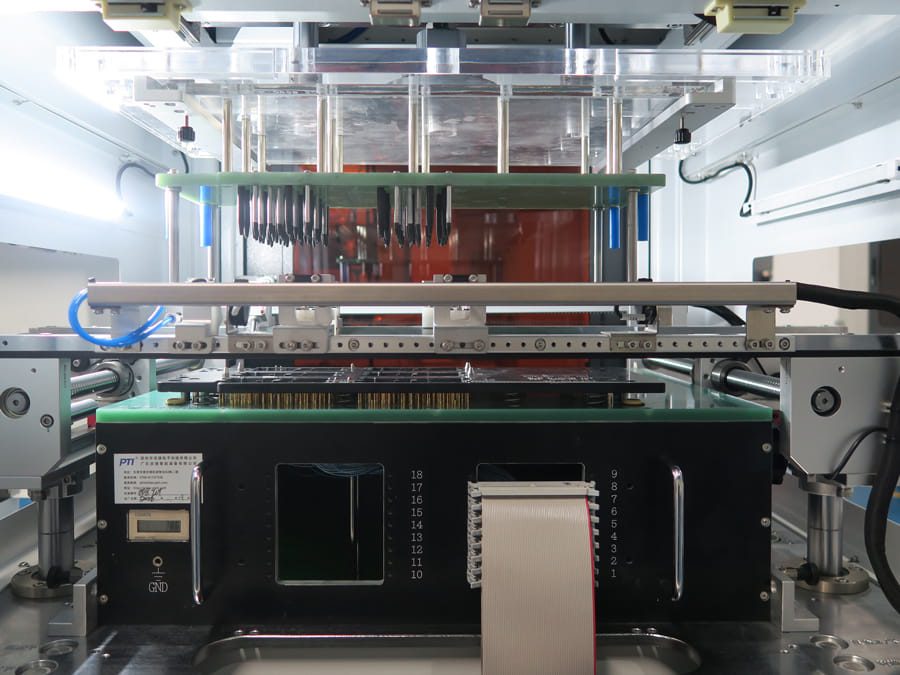

专为电蚊香小家电 PCB 定制针床治具，精准探测线路开短路、阻容件、二极管等无源器件不良，前置筛选硬件缺陷；分层亚克力 + 玻纤针床结构，可单机使用或对接自动化产线，提前拦截不良、避免浪费后端功能测试工时。

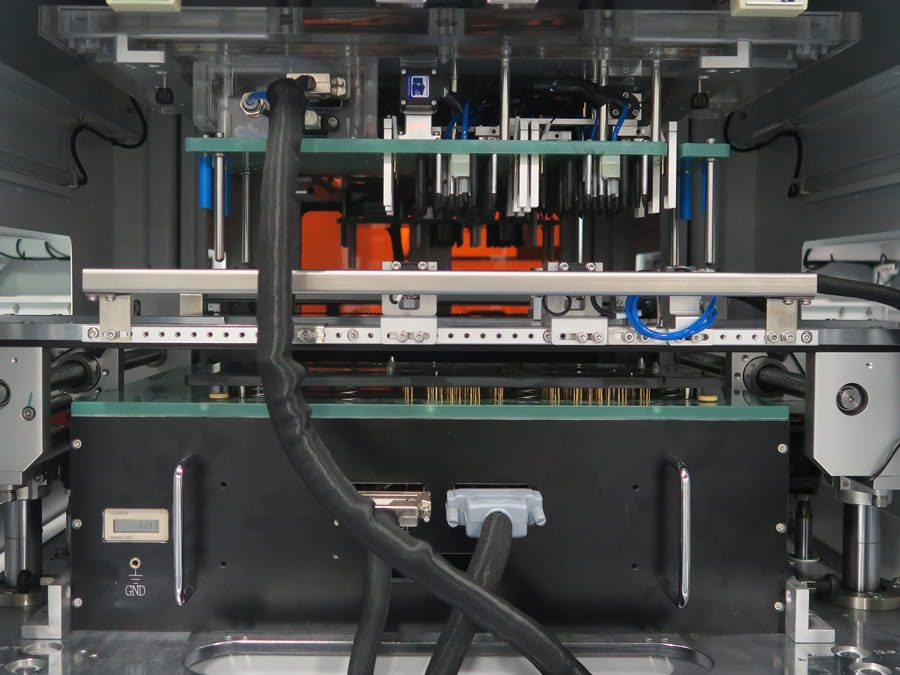

配套 ICT 合格品做整机上电全功能验证，内置自动拨码、按键顶压气动模组，自动检测 AC 供电、电流电压、LED、多档位拨码工况；双 DB 接口实现供电与信号采集，测试数据同步 MES，适配流水线自动化量产。
| 项目 | 改造前 | 改造后 | 改善效果 |
| 产能 | 约 900 EA/H | ≥3000 EA/H，最终验收 3600 EA/H | 按 3000 EA/H 计算，提升约 233%；按 3600 EA/H 计算，提升约 300% |
| 人员投入 | 约 4 人 | 0 人直接操作 | 每条线节省约 4 人 |
| 测试方式 | 人工/半自动测试，周转和判断依赖人员 | 自动扫码、ICT/FCT、烧录、分选、上传 MES | 流程自动闭环 |
| NG 处理 | 人工识别、人工分流 | ICT Fail 自动拦截，OK/NG 自动分类 | 减少误放、漏测、重复测试 |
| 数据追溯 | 数据绑定不完整或依赖人工记录 | 条码、拼板位置、ICT/FCT 结果绑定并上传 MES | 方便后期追溯、复判和质量分析 |
| 工艺稳定性 | 人员动作差异影响节拍和一致性 | 机构自动拨码、自动测试、自动分选 | 动作一致性提高，节拍更稳定 |
（注：文中技术参数基于实际测试数据，具体方案可根据产品特性定制化开发）
