ICT+烧录+FCT在线一体化
Project Case
在5G与千兆宽带全面普及的浪潮下，智能网关、光猫、5G小基站等通信终端迎来爆发式增长。高集成、多电源、强射频的网关母板，正成为电子制造产线的质量与效率双卡点——传统ICT、烧录、FCT三段式分立测试，工序割裂、芯片烧录风险高、大功率负载难模拟，成为无数通信设备厂商的共同痛点，在线一体化自动测试方案成为通信制造业的新突破。
针对通信网关母板特性，PTI派捷推出在线一体化全自动测试方案，一次上料、一次压合，闭环完成电路检测、固件烧录、功能全验证，真正实现无人化、一站式、高安全量产测试。

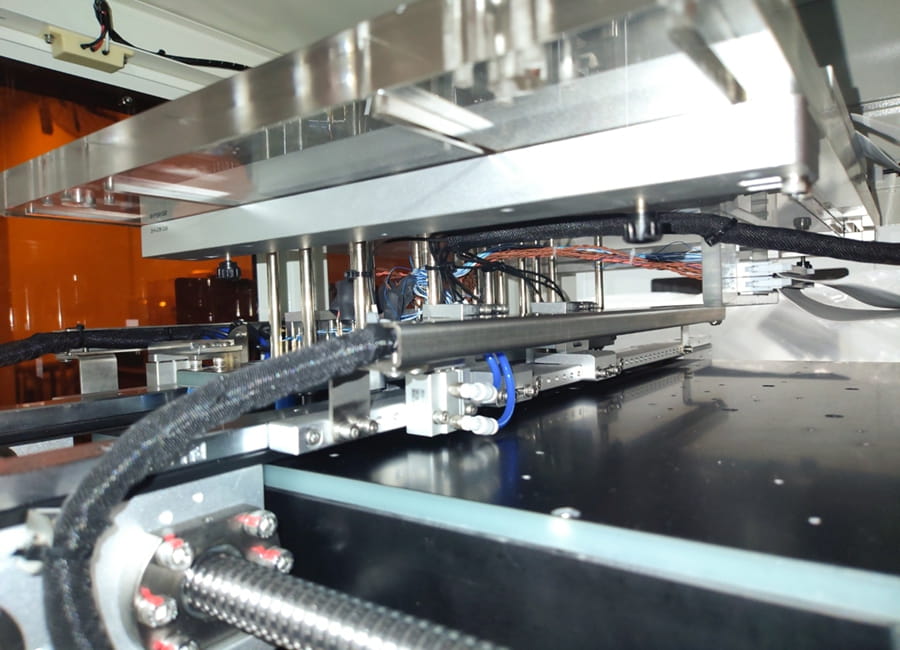

硬件结构
核心架构：在线轨道+SMEMA标准，无缝融入整线
•标准SMEMA接口，直接对接SMT产线，自动进板、自动定位、自动测试、自动分流，全程零人工干预。
•条码自动扫描绑定，测试结果与PCB条码唯一关联，报告自动命名、自动上传MES，全流程可追溯。

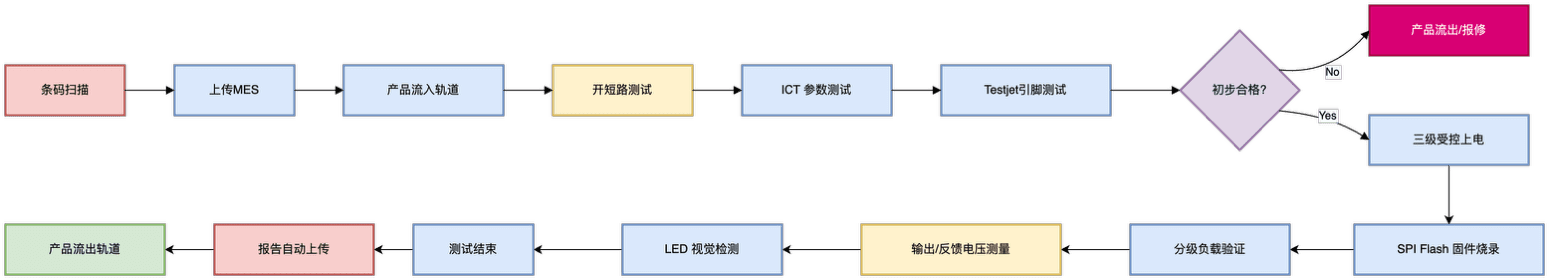

•单循环完成ICT→烧录→FCT，消除工序流转，节拍大幅压缩，产能直接拉满。
•7组电源轨短路隔离测试，上电前先防损，杜绝通电烧板风险。
•开路/连通性测试，覆盖SPI、UART、SIM接口及全电源网络，确保线路完整。
•精密电阻、齐纳二极管参数校验，±1%高精度测量，硬件基准一次校准到位。
•TestJet封装级检测，专项排查BGA、Flash引脚虚焊，焊接缺陷零遗漏。
•硬件+软件双重联锁：先复位锁定、再上电烧录，从根源杜绝芯片损伤。
•自动调用固件、自动烧录、自动Checksum校验，烧录不良当场拦截，不流入后段。
•适配多路Flash并行烧录，兼顾速度与稳定性。
FCT功能测试：真实工况极限验证
•多路电源转换精度验证，24V输入转3.3V/3.7V/5.0V，稳压环路全量校验。
•4A梯度带载+3G/4G/5G模组3A模拟负载，还原通信峰值与满负荷工况。
•40MHz主时钟稳定性检测、LED视觉自动识别，信号与人机接口全功能覆盖。
系统配置：工业级稳定，适配量产高强度

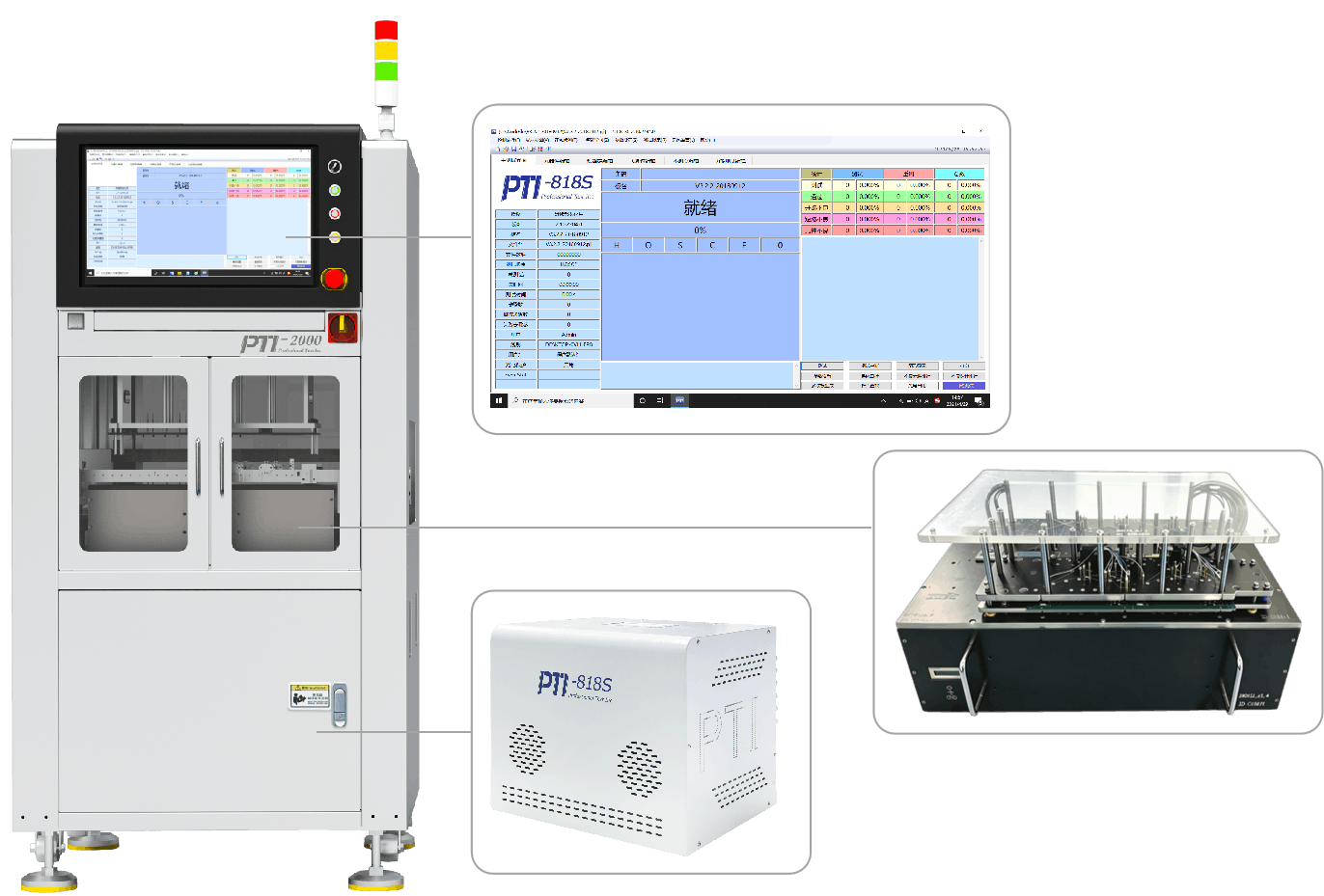

PTI‑2000通用测试框架+PTI‑818S高精度平台，高重复精度、低故障率。

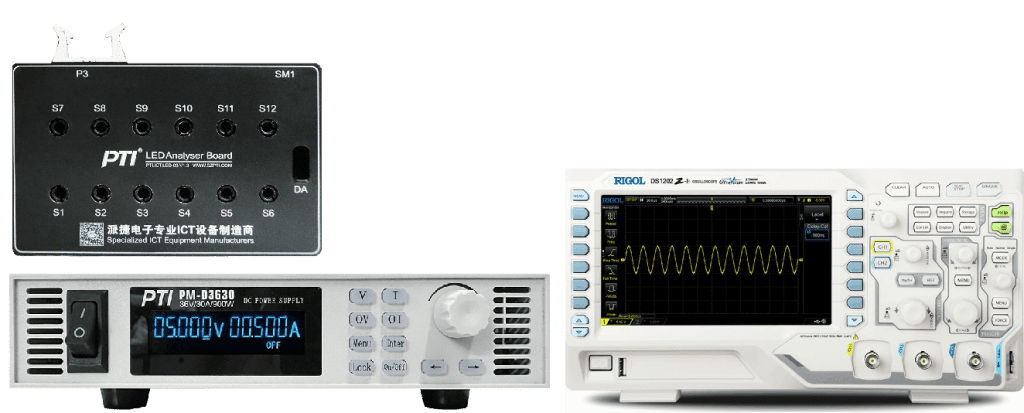

专用LED分析模块、多通道示波器、程控直流电源，信号采集与负载控制更精准。

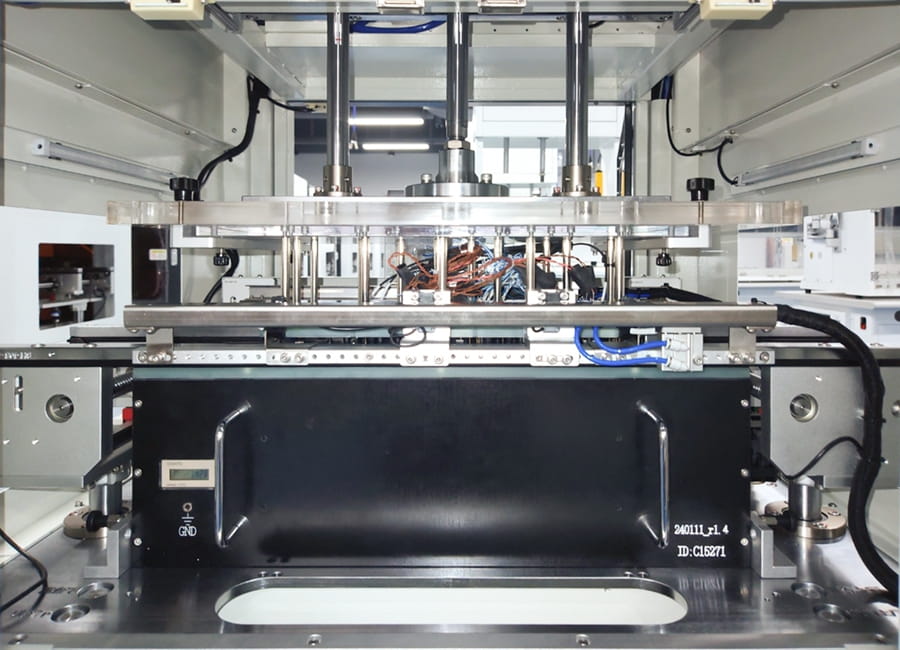

标准化治具+快速换型设计，多机型兼容，换线成本低。
| 效率革命：测试效率大幅提升 一体化在线设计，省去多工序搬运与重复定位，单板测试效率显著提升，产线UPH直接拉高，轻松应对大批量交付。 |
| 质量革命：芯片0烧损，良率大幅提升 安全逻辑+硬件联锁，实现高价值芯片100%安全烧录，批量返修率显著下降，售后质量投诉大幅减少。 |

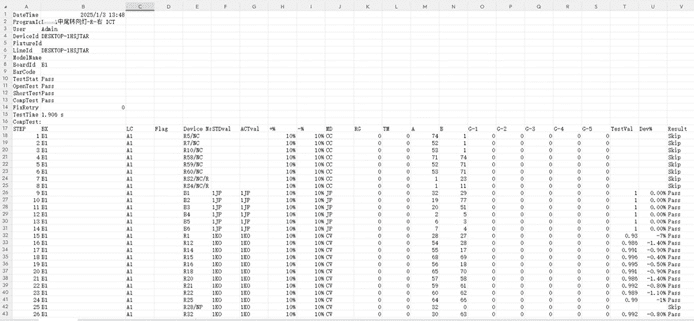

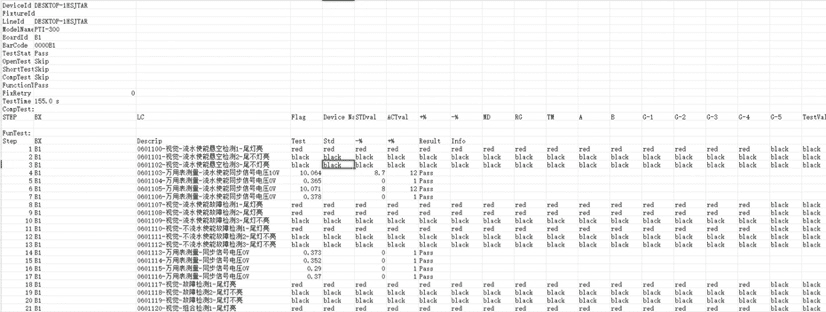

| 管理革命：全数据追溯，品质透明可控 每块PCB生成独立测试报告，自动关联批次、上传MES，质量问题快速定位、快速复盘，满足车规级、通信级严苛追溯要求。 |
（注：文中技术参数基于实际测试数据，具体方案可根据产品特性定制化开发）
