电力智能监控及保护模块功能测试

functional testing

Project Case

电力智能监控及保护模块功能测试

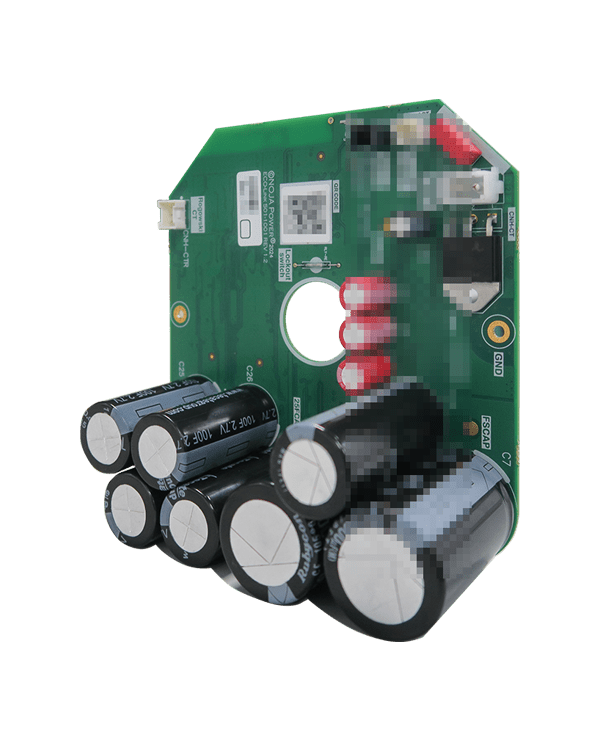

在电力领域智能单相重合器作为保险丝的替代产品，解决了传统保险丝在保护性能和可靠性方面的一些不足，为电力系统提供了更加先进和可靠的保护方案，同时降低了维护成本和工作量。它的核心功能为高压电力线的智能监控（电网电压/电网电流/负载电流），远程控制（远程断电/远程合闸）/及线路保护（负载电网短路保护/负载电网漏电保护），产品使用超级电容供电及超长待机时间/低功耗待机。为确保各项功能的正常与稳定，其控制模块需要进行一系列严格的功能测试。

测试需求

  • ICT的静态测试
  • 电压电流量测
  • 主芯片的程序烧录
  • 蓝牙的通讯测试
  • 产品的SN的写入
  • 边界扫描测试
  • 低压充电测试
  • 高压充电测试
  • 干簧管功能测试
  • 电机输出测试
  • NTC温度功能测试
  • 电网电流采集模块测试
  • LED的颜色亮度
  • 测试LOG数据追溯
  • 支持MES系统
  • 全自动测试

实施方案

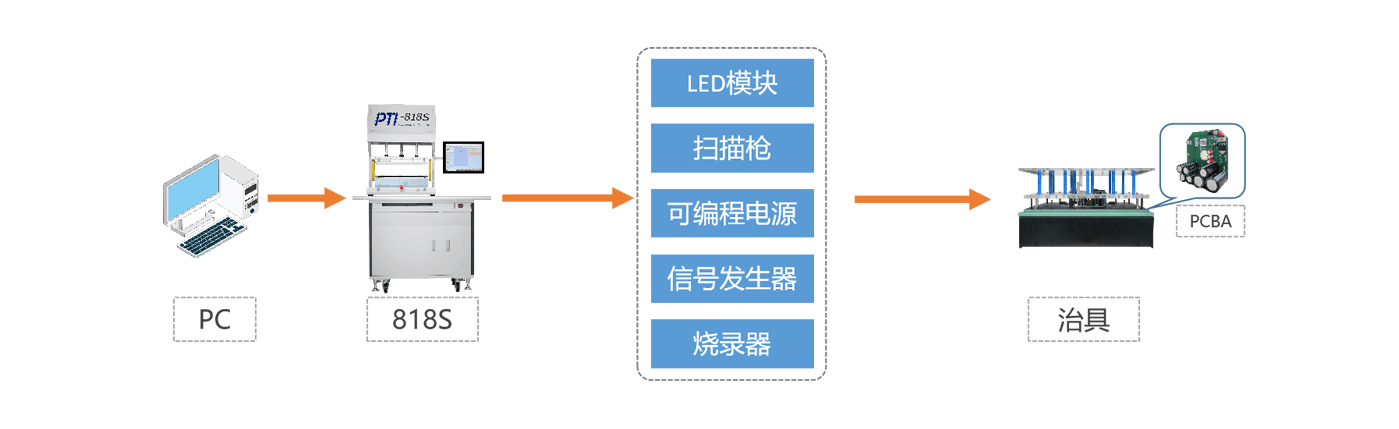

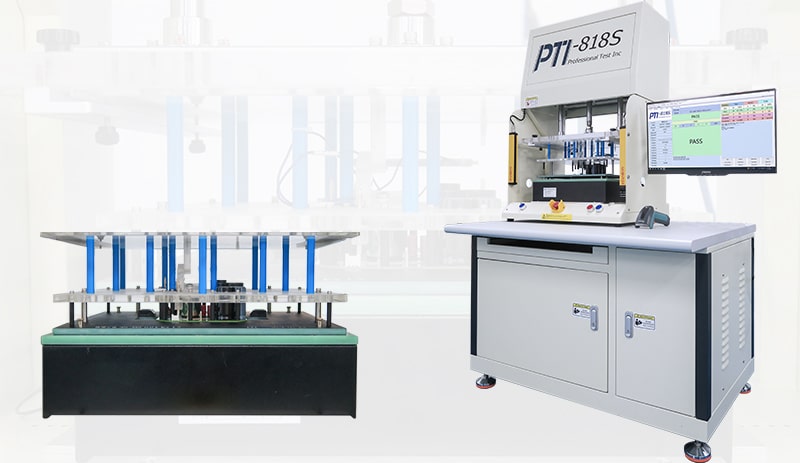

通过对测试需求的详细解读，PTI公司目前标准设备PTI818S满足全部所需测试功能，所以本项目使用PTI818S进行方案实施。方案流程图如下：

PTI-818S标准功能

STANDARD FEATURES
相位测量定多周期信号相位关系
光耦测量对光电耦合器的性能及工作状态进行检测
多端点元件测量多法检电学特性，保元件正常
R,L,C元件值测量电阻值，电容值，电感值测量
二极管测量二极管及稳压二极管测量
电容极性测量漏电流极性测试法，Test Jet测量胆电容极性
GPIO16个输入输出GPIO端口
电流测量自动测试程序生成技术

程序烧录

Flashing Firmware

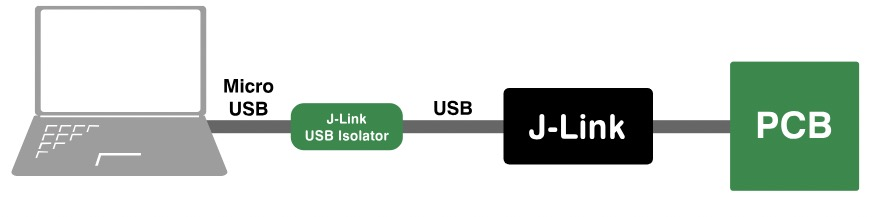

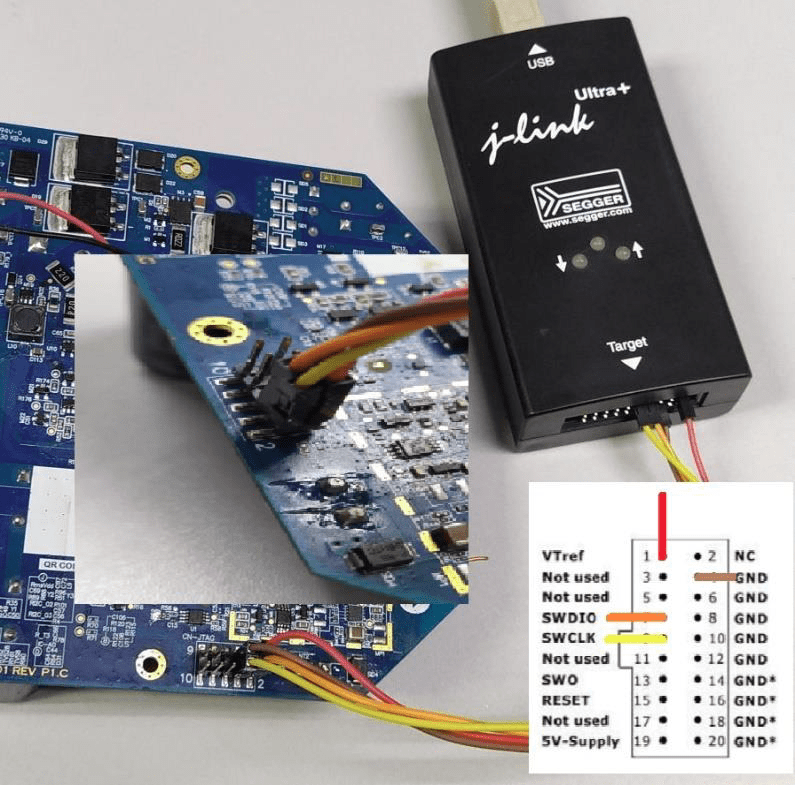

使用Segger J-link lite 实用程序，通过 SWD 接口刷新 FCB eco-link 板。

Pin NameWire Color
3.3V Supply PinRed
GNDBrown
SWDIOOrange
SWCLKYellow

LED测试

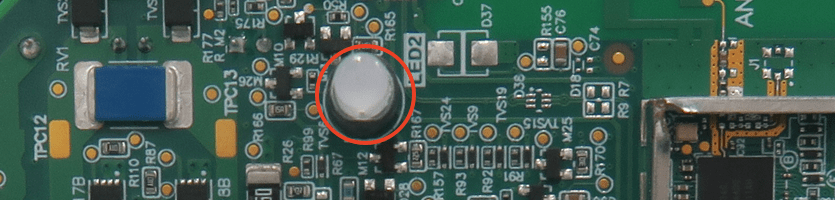

项目中TPC11 的电源板为 8.2V @ 200mA，使用 LED 测试模块检测 LED 的红色和绿色强度，具体通过将M 26-Gate 短接至 GND 来启用绿色 LED，通过将M13-Gate 短接至 GND 来启用红色 LED，将结果记录为项目-1 和项目-2。

蓝牙通讯测试

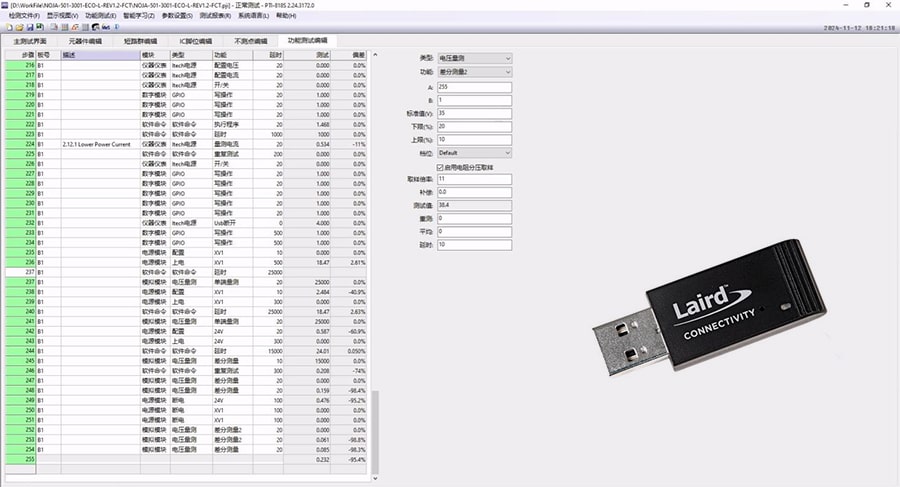

电路板自检通讯（产品的电压、电流的状态监测）通过蓝牙做远程监控及控制。将程序写入主板，通过与外接射频接收器与主板建立通讯。

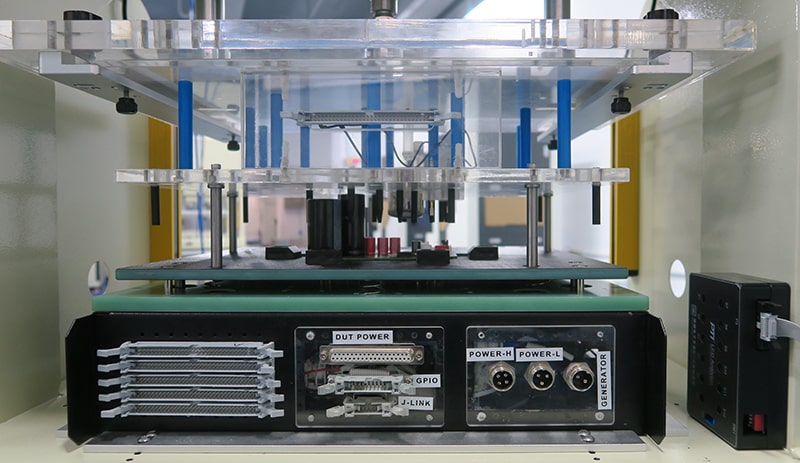

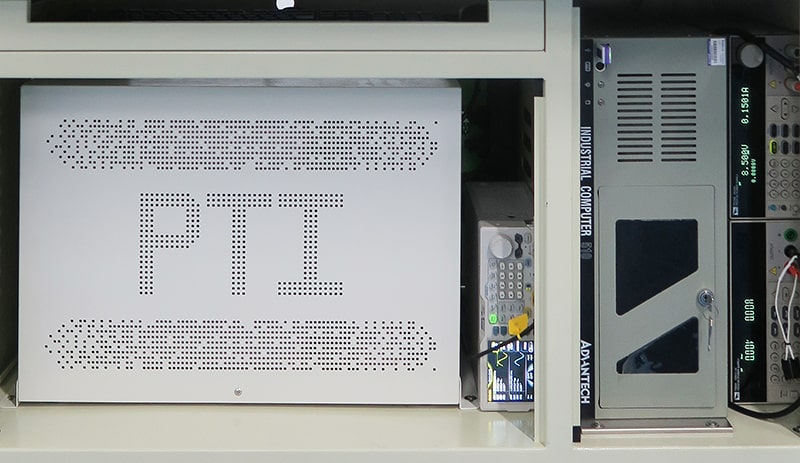

设备实拍
