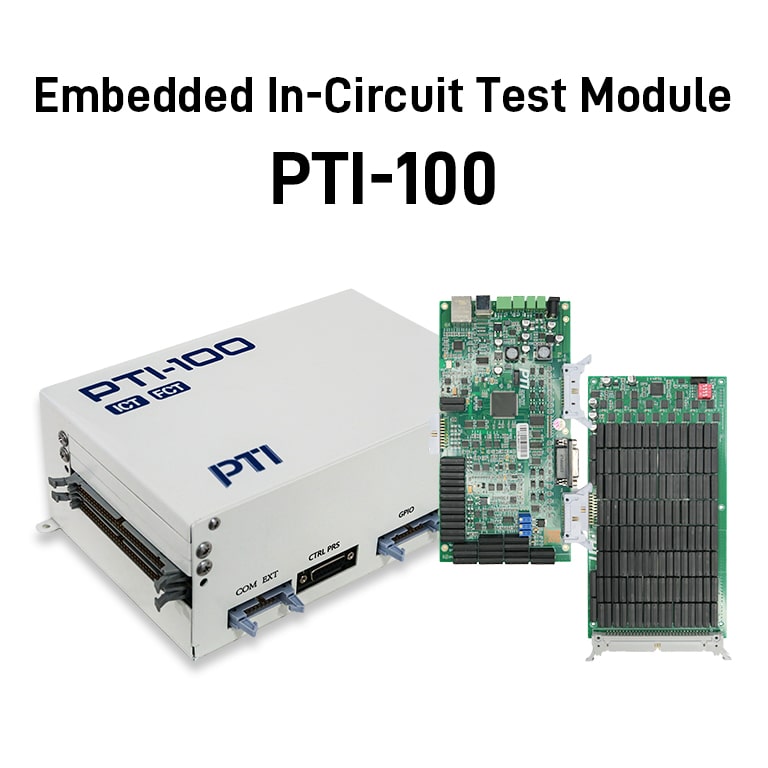

PTI-100嵌入式测试模块

ICT 测试电压采集通信调试压台模块
PTI-100 嵌入式测试模块

嵌入式测试模块

ICT测试模块——电阻测量模式、电容测量模式、电感测量模式、二极管测量模块以及快速开短路测试模式。

多通道电压采集模块——256个通道点间进行快速电压测量，测量点位完全由上位机控制，无需过多接线。

通信调试与扩展GPIO模块——通信调试模块支持产生SPI、PC等常见通信协议时序，GPIO模块可平替IO扩展卡实现控制功能。

压台模块——该模块对压台具有控制与保护作用，可以通过上位机控制PASS与FAIL信号输出以满足自动化需求。

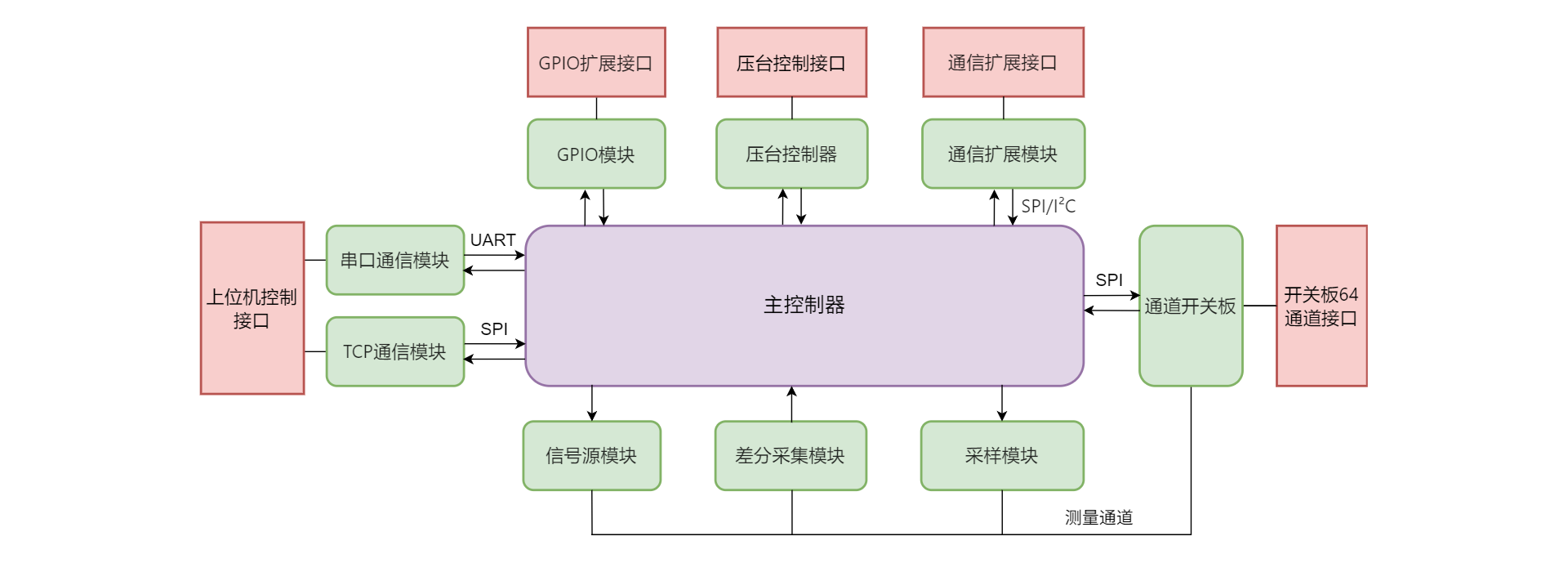

结构示意图

功能特点

压台控制独立压台控制模块
ICT元件功能电阻、电容、电感、二极管的量测
支持通道扩展单板64点，最高支持扩充四板256点
电压采集多通道电压采集
开短路测试快速多通道开短路测试
丰富的扩展接口SPI，I²C通信，16个GPIO

功能接口

① PWR② SW③ LRD
④ BTN⑤ UART⑥ USB
⑦ RJ45

技术参数

元件测试
  • 电感测量范围：10uH~100mH
  • 电阻测量范围：12pF~22uF
  • 电阻测量范围：1Ω~20MQ
  • 二极管测量：0V~4V
  • 电压测量范围：0V~100V
开短路测试
  • 最大测试点数（扩展4块开关板）：256点
  • 阻值阈值：1Ω~51Ω（上位机可调）
  • 是否支持学习：是
  • –
  • –
开关板参数
  • 单板点数：64点
  • 最大点数：256点
  • –
  • –
  • –
其他
  • 通信波特率：115200
  • 信号稳定时间：5~8ms
  • 继电器闭合时间：3ms（二线） / 5ms（四线）
  • 主控板尺寸（WxHxD,mm）：110x20x220mm
  • 开关板尺寸（WxHxD,mm）：110×12×220mm

应用领域

小规模ICT测试设备主机，附带压台控制功能
多通道精度要求不高的电压采集卡
FCT测试系统中，产品上电前的开短路测试
I²C、SPI通信调试（存储器的读写）
导体、机械开关元件的导通断开测试
